建筑设计是一项需要各专业、各环节密切配合和协作的工作。由于不同专业的设计人员之间既相对独立,又紧密联系,设计过程中存在着大量的技术协调、参数调整和冲突协商等工作。

以楼梯间详图设计为例,以往设计师依靠CAD、BIM等计算机辅助设计软件进行线下设计,没有充分利用计算机的智能计算能力,人工计算及绘制工作量大,绘图效率较低;且各专业绘图过程独立,缺乏有效统筹交圈,常常由于信息不对称带来图纸返工等重复性工作,极大地限制了绘图效率与质量的提升。

▲左右滑动进入

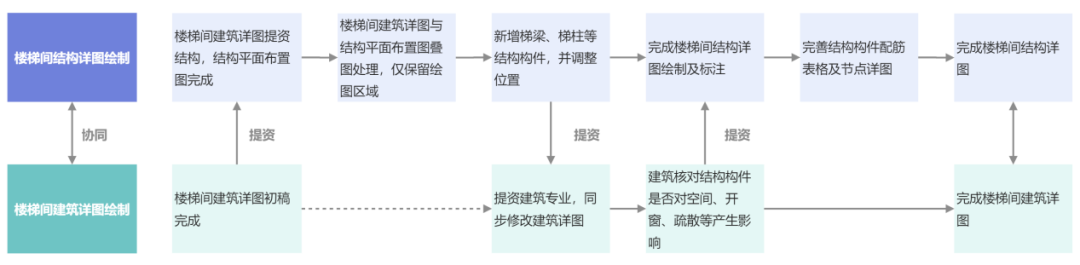

建筑、结构楼梯间详图线下协同绘制流程

AlphaDraw筑绘通基于建筑设计经验与算法研发,辅以自研的高效率建筑模型渲染、编辑引擎在SaaS端建立云端智能化协同设计平台,借助AI能力,实现人机交互下的施工图协同及智能设计。

今天跟随小览一起,来看看协作场景下的建筑、结构楼梯间详图智能出图是如何实现的吧!

楼梯间协同、智能设计技术路径

01

画法库搭建

“建筑设计知识与经验沉淀的平台化解决方案”

画法库是一个用于建筑设计经验沉淀的数字化、硅基化的设计知识库,画法库提供的建筑设计知识与经验沉淀的平台化解决方案,将改变过去建筑设计行业极其依赖于个人经验、且个人经验难以复用的状态,设计方法将以自然语言的形式结构化地记录下来,转译为代码后,作为AI绘图内在逻辑。

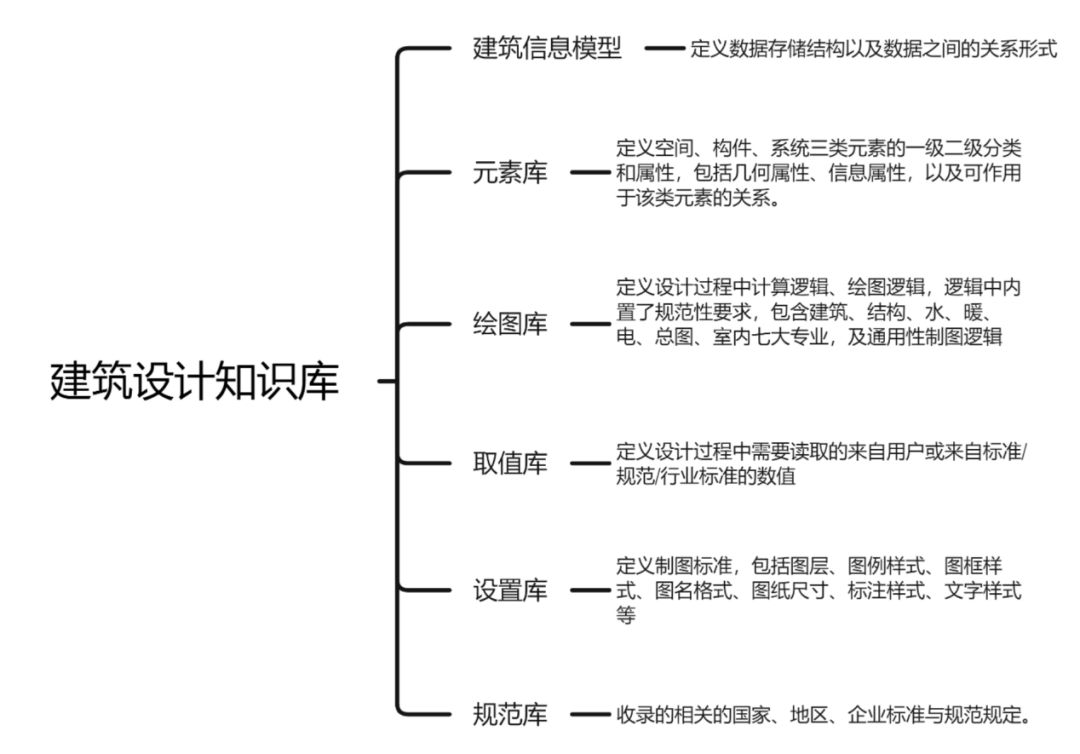

△建筑设计知识库结构

楼梯间设计为例,我们在画法库内积累沉淀建筑与结构楼梯详图绘图习惯、计算逻辑、工程做法和规范法规等限定条件,进而建立思维模型与行为模型,实现人工智能算法下的楼梯间详图自动计算与生成。

02

AI智能识图

“对建筑空间及构件的自动分析与重构”

用户仅需在平台上传建筑平面图或结构平面布置图,后台可通过CAD解析识别图纸内的所有信息(各图层的图元、文本等),然后基于图像算法将楼梯间解析出来,在图纸识别的同时,会对楼梯间的组成构件,如门、墙、窗、梯段、平台以及结构构件等进行合并分类,进而通过深度学习模型识别出具体构件。

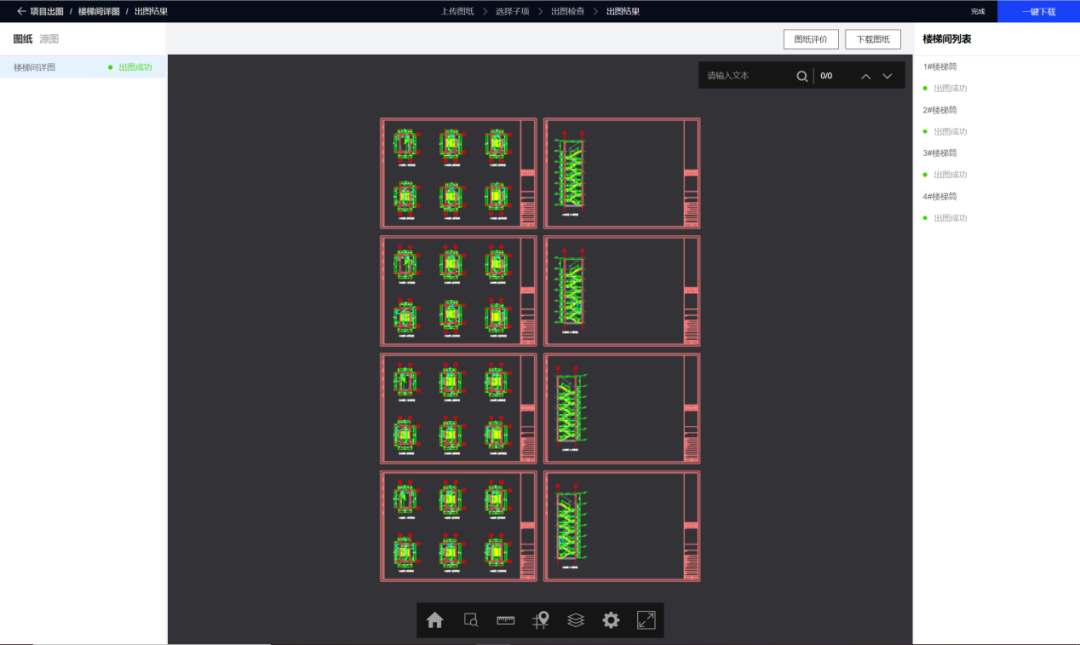

△筑绘通平台上的楼梯间识别

通过大量的训练数据,教会机器认识各种各样的楼梯间,即完成了对于这个单一功能模块的感知模型搭建;然后通过抽象“人”的思维和行为所建立的模型,逐步完善机器对于这种现实的、复杂的、小尺度又锱铢必较的楼梯空间的分析和重构能力。

03

云设计协同

“线上的、可协作的图形化设计平台”

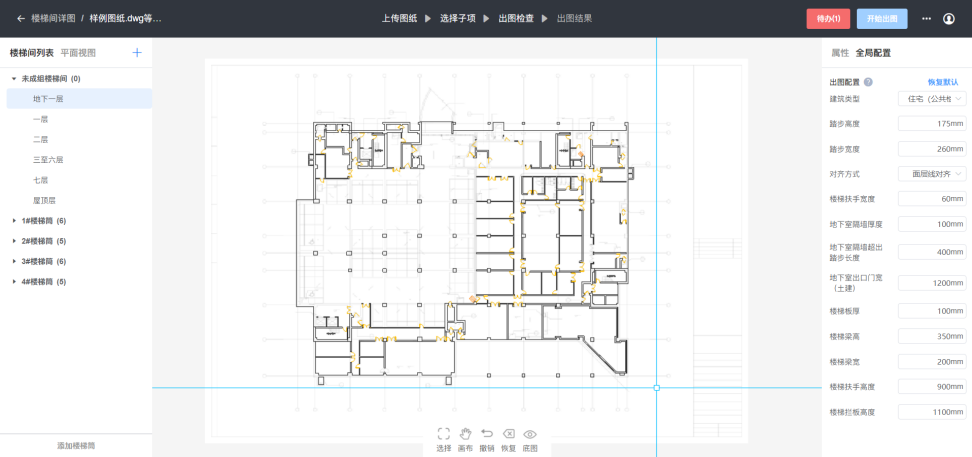

基于识图输入,平台内嵌自研的高效率建筑模型渲染、编辑引擎,为用户提供一个线上的、可协作的图形化设计平台,用户可在云端流畅的体验类似本机软件的使用体验,实现真正的AI辅助设计。基于识图结果,平台支持精确绘制楼梯间轮廓,参数化编辑门、窗、梁柱构件,及空间构件属性的自定义调整,提高编辑自由度。

▲左右滑动进入

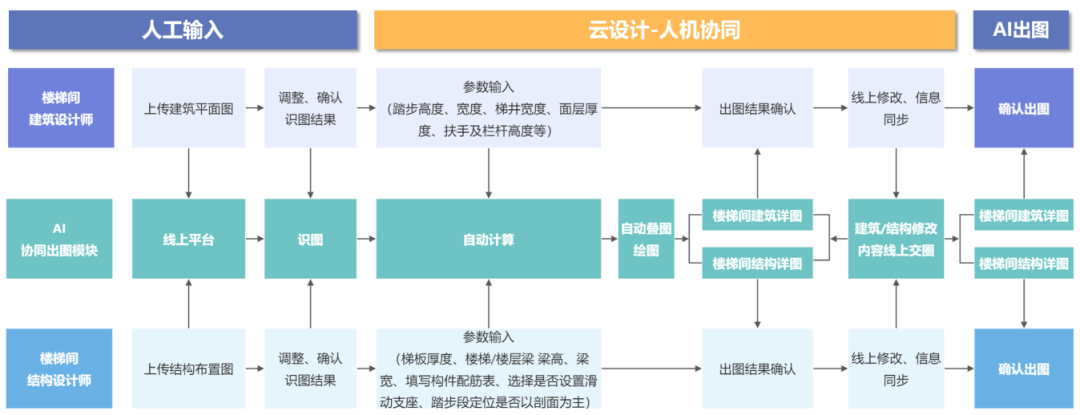

建筑、结构云设计协同流程

同时,支持用户根据楼梯间的特殊配置要求,实现个性化参数调整。支持全局-楼层/楼梯筒-楼梯间不同层级的属性配置,不仅可以对整个梯筒进行全局配置,还可以针对单一楼层设置起跑位置、面层厚度与层高等内容,实现多绘图场景的覆盖,全面提升设计灵活性。

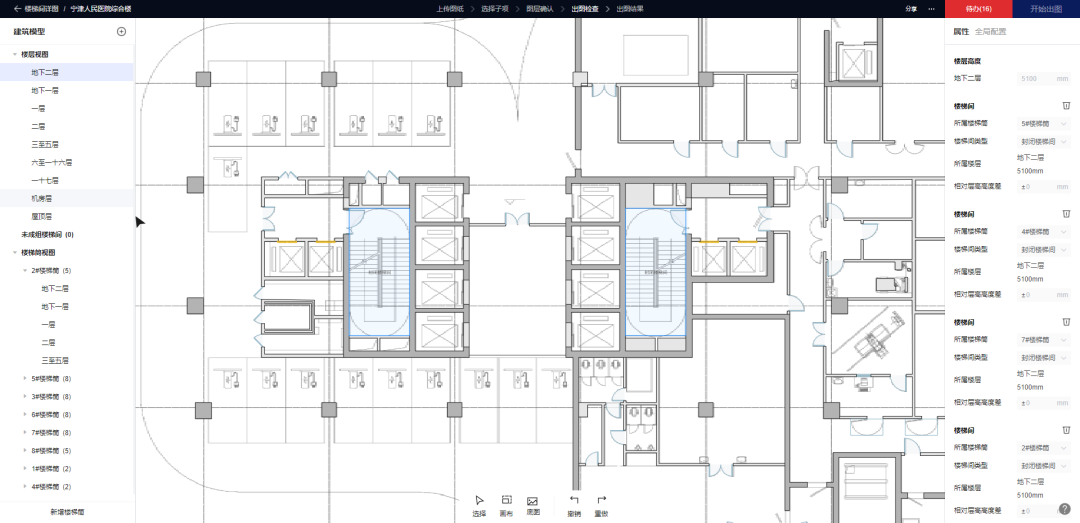

△云设计平台产品设计

04

楼梯间建筑、结构详图一键出图

“自动计算后的最优方案实现”

在云设计平台完成各配置项的输入与确认后,即可进入到自动出图环节。平台会根据进出楼梯间的位置,判断梯段的走势;同时根据读取到的楼梯间轮廓,对能够进行排布的区域进行计算;依据用户输入的层高和踏步数据,以剖面“碰头”的高度作为筛选条件,对梯段排布方案进行计算和选择,最终完成建筑楼梯间详图的自动绘制。

△筑绘通平台自动绘制的楼梯间详图示意

基于已输入的平面结构布置图与绘制完成的楼梯间建筑详图,平台支持继续生成楼梯间结构详图。通过内置楼梯间结构构件的画法规则,平台将在叠图的基础上,完成新增结构构件的自动绘制,与楼梯间结构平面、剖面详图的出图。

建筑、结构楼梯间协作的模块优势

l  协作场景出图,减少重复修改

筑绘通云设计平台可以实现专业交圈,并对AI生成结果做审核调优,极大提速,让90%传统绘图时间得以释放。

l  平台内置画法库,绘图准确率更高

避免计算失误、绘图遗漏与专业矛盾,图纸错误预警,避免楼梯间碰头问题,绘图准确率与绘图表达质量更高。

l  云端设计平台,实现团队高效协同

团队高效协同,建筑数据模型稳定,AI智能辅助出图。

l  云设计能力,实现产品闭环

内嵌自研高效率建筑模型渲染、编辑引擎,云端使用流畅,修改实时同步,交付图纸下载,实现完整产品使用闭环。

结语

AlphaDraw筑绘通的研发正在稳步推进中,未来,我们将进一步完善相关内容,丰富并增加更多云端设计能力,比如墙体的精确编辑等功能,尽快让楼梯间协同模块的使用能够满足更多用户的诉求。
