筑绘通更新｜排布目标设置及算法优化

本次v0.5.4版本更新聚焦优化排布算法，为用户提供了设置更多、更详细的排布目标和排布参数的功能。希望以此为用户带来更好的自动楼梯排布体验，用户能够得到更符合心意的楼梯排布结果。

01｜响应新规：平台净空高度2100mm限制

6月新颁布的《建筑通用防火规范》GB55037-2022第7.1.5条要求：

“疏散通道、疏散走道、疏散出口的净高度均不应小于2.1m。”

因此，在排布疏散楼梯时，楼梯平台的净空高度限制将从2000mm变为更严格的2100mm。为了响应这一变化，我们在排布配置中开放了【2.梯段净高要求】选项，用户可以根据实际项目情况选择净高的排布限制。

图1-【2.梯段净高要求】选项

可选项【2000mm+2200mm】意为排布时采取2000mm平台净高和2200梯段净高排布；可选项【2100mm+2200mm】意为排布时采取2100mm平台净高和2200梯段净高排布。

同时，碰头检测时的平台高度、出图结果中碰头线的绘制高度也会随之变化，如下图2所示：

图2-【2000mm+2200mm】与【2100mm+2200mm】示意

02｜楼梯排布对层间轮廓转折位置进行避让

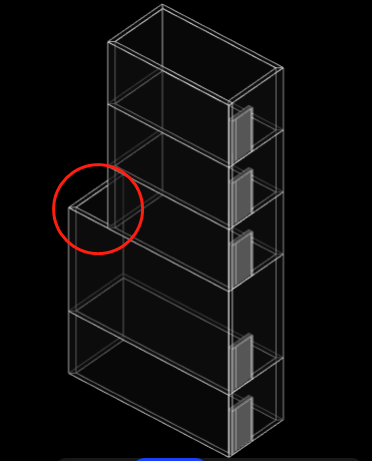

如下图3中所示，红圈内2层和3层交接位置由于两层的轮廓不一致而产生了空间上的转折。

图3-2层与3层交接位置由于上下层轮廓不一致而产生了转折

本次迭代能够支持梯段在排布时考虑避让这个转折位置的墙、板构件，如下图4、5所示：

图4-当净空高度不足时能够调整休息平台进深

图5-当净空高度充足时能够避让头顶转折处的空间障碍物

03｜新功能：选择排布目标

选择排布楼梯，弹出排布配置窗口。选择要排布的楼梯筒后，进入下一步【2.确认目标】，在这一步中设置的排布目标将会对在【1.选择楼梯】中选择出图的所有楼梯筒生效。

图6-排布配置界面

设置疏散半径

此处设置疏散半径数值将会作用于【以疏散半径确定的梯段可排布范围】、【疏散半径碰撞检测值】、【疏散半径的绘制半径】。

图7-自动计算（左图）、设置半径数值为R（右图）

勾选排布目标

这个区域内的选项默认全部勾选，用户可以根据项目实际需求选择要执行的排布目标：

1.楼层平台疏散半径不撞门扇

图8-排布时考虑门扇对疏散半径的影响（图左）、排布时不考虑门扇对疏散半径的影响（图右）

2.梯段距离正对门扇需超出600

图9-排布时考虑退后门扇600门之外（图左）、排布时不考虑退后门扇600门之外（图右）

3.平台宽度不考虑是否承载防火墙

图10-承载防火隔墙平台进深至少大于1300（图左）、承载防火隔墙平台进深至少大于1200（图右）

4.楼层平台疏散半径不可撞围合墙、柱

图11-排布区域受围合墙柱影响（左图）、排布区域不受围合墙柱影响（右图）

5.平台宽度不考虑扶手超出踏步距离

图12-考虑扶手转折对平台进深的影响（左图）、不考虑扶手转折对平台进深的影响（右图）

6.空间中柱影响排布

图13-非角柱影响梯段宽度（左图）、非角柱不影响梯段宽度（右图）

04｜新功能：设置楼梯对齐靠拢方向及对齐侧的靠拢余量

完成【2.确认目标】后，点击下一步，进入【3.确认参数】面板。在对齐方式区域可以设置【对齐侧】和【对齐靠拢余量】。

图14-梯段对齐方式的参数选项

对齐侧

用户可在【对齐侧】选项中选择梯段排布时应向“休息平台”较多一侧还是“楼层平台”较多一侧对齐并靠拢，效果如下：

图15-在休息平台较多一侧对齐靠拢

图16-在楼层平台较多一侧对齐靠拢

对齐侧靠拢余量

一旦确定了梯段对齐的方向，它们在排布时将会尽最大可能向这个方向靠拢，因而往往会得到“1230”、“1470”这样的平台进深数值，这是由疏散半径和扶手宽度共同作用导致的。用户可在【对齐侧靠拢余量】输入一个数值，在排布结果中得到更符合意愿的平台进深。

如下图所示，【对齐侧靠拢余量】为0时，梯段布置会根据疏散半径数值压迫对齐侧平台进深；当【对齐侧靠拢余量】为1000时，梯段布置就会多预留出这个的余量。

图17-对齐靠拢一侧不留余量

图18-对齐靠拢一侧留出余量1000

用户通过这个配置项，既能得到更符合施工习惯的十位数为“0”的平台进深，也可以单纯得到更舒适宽敞的平台进深。

05｜全新：提供多种更符合出图意愿的排布方案

新版本的楼梯排布算法提供了全新的四种排布方案供用户选择。

方案一：按照用户输入

• 严格按照用户设定的排布目标得出的排布区域进行排布。
• 若局部发生疏散半径碰撞或碰头，可调整梯段相对位置。

图19-方案一

方案二：按照用户输入+均分踏步+不考虑碰头

• 严格按照用户设定的排布目标得出的排布区域进行排布，并按照跑数结论均分梯段。
• 按照用户选择平台对齐的一侧进行对齐，并遵守这个平台进深的限制。

图20-方案二

方案三：按照用户输入+均分踏步+考虑碰头

• 严格按照用户设定的排布目标得出的排布区域进行排布，并按照跑数结论均分梯段。
• 按照用户选择平台对齐的一侧进行对齐，并遵守这个平台进深的限制。
• 若局部发生碰头，可调整梯段相对位置

图21-方案三

方案四：按照用户输入+均分踏步+考虑碰头+可以调整踏步分配

• 严格按照用户设定的排布目标得出的排布区域进行排布，并按照跑数结论均分梯段。
• 按照用户选择平台对齐的一侧进行对齐，并遵守这个平台进深的限制。
• 若局部发生碰头，可调整梯段相对位置或踏步分配

06｜导出图层配置优化

支持同名图层设置不同的图层颜色、线型线宽。

图22-轴号和轴号文字共用图层AXIS，但支持使用不同的图层颜色

筑绘通希望通过这次更新，优化用户在楼梯自动排布体验，提高用户利用筑绘通辅助出图的正确性和效率。筑绘通还将不断迭代，更好地满足用户出图需求。

访问 www.pinlandata.com 或拨打 400-700-8700 ，联系我们并试用筑绘通。
