筑绘通楼梯自动排布助手为多家大型设计院提供了智能、便捷的辅助出图服务,但面向的服务对象大部分是建筑设计师。为了让建筑与结构设计人员都能在筑绘通平台参与设计,筑绘通即将推出结构楼梯间智能助手,让结构设计师也能享受到AI带来的便利。
结构楼梯间智能助手主要功能包括:
「完善楼梯模型」
「创建结构视图」
「结构计算及标注」
「生成结构图纸」
以下功能,一一为你介绍!
01|完善楼梯模型
筑绘通现有的楼梯自动排布助手在生成楼梯间时,仅生成梯板、梯段、扶手等基本建筑构件,结构构件需要手动补充。使用结构楼梯间智能助手,可通过上传梁平法施工图,自动生成结构构件,完善楼梯模型。

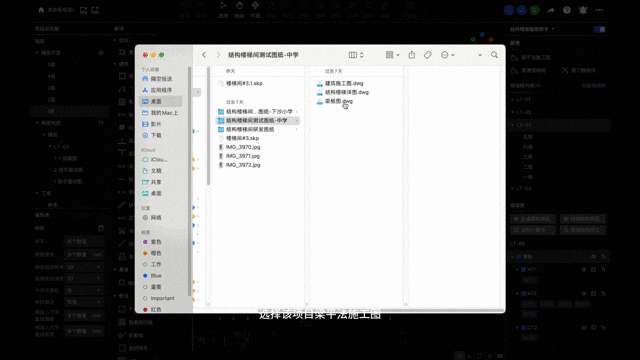

1.导入梁平法施工图,确认构件图层

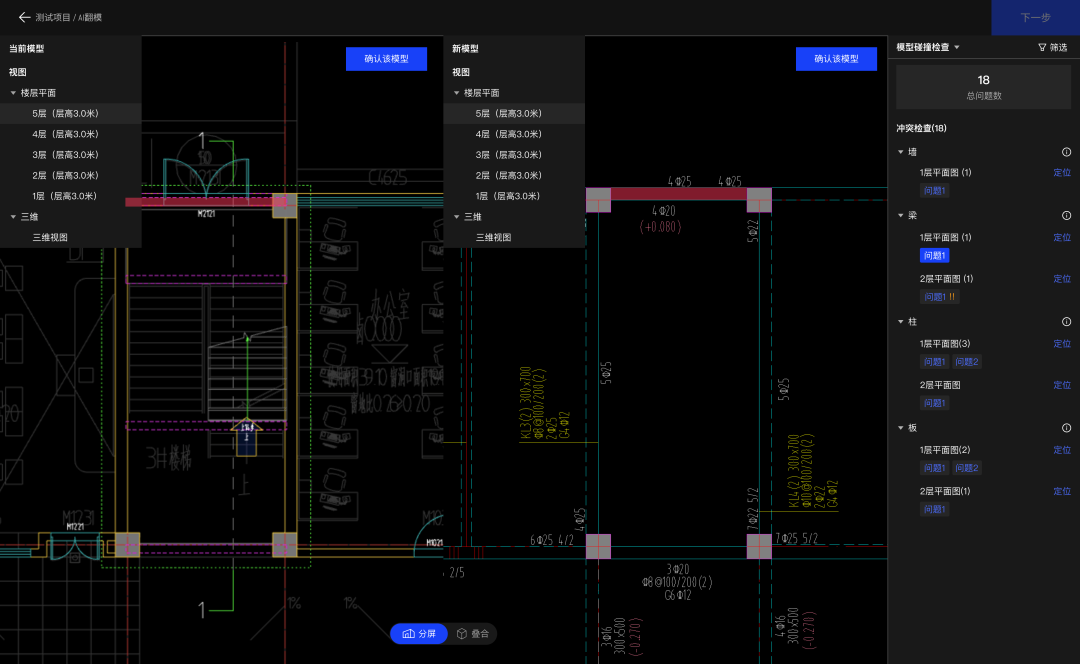

2.进行模型冲突检查

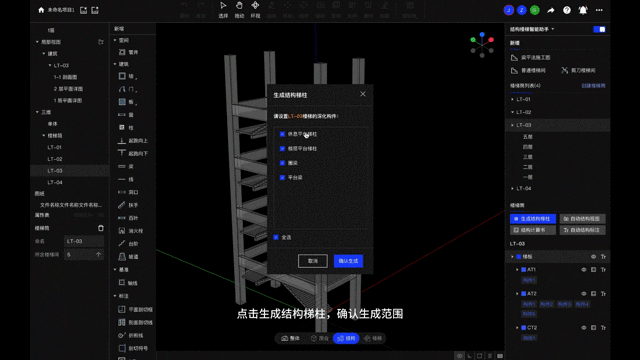

3.自动生成结构构件
02|创建结构视图

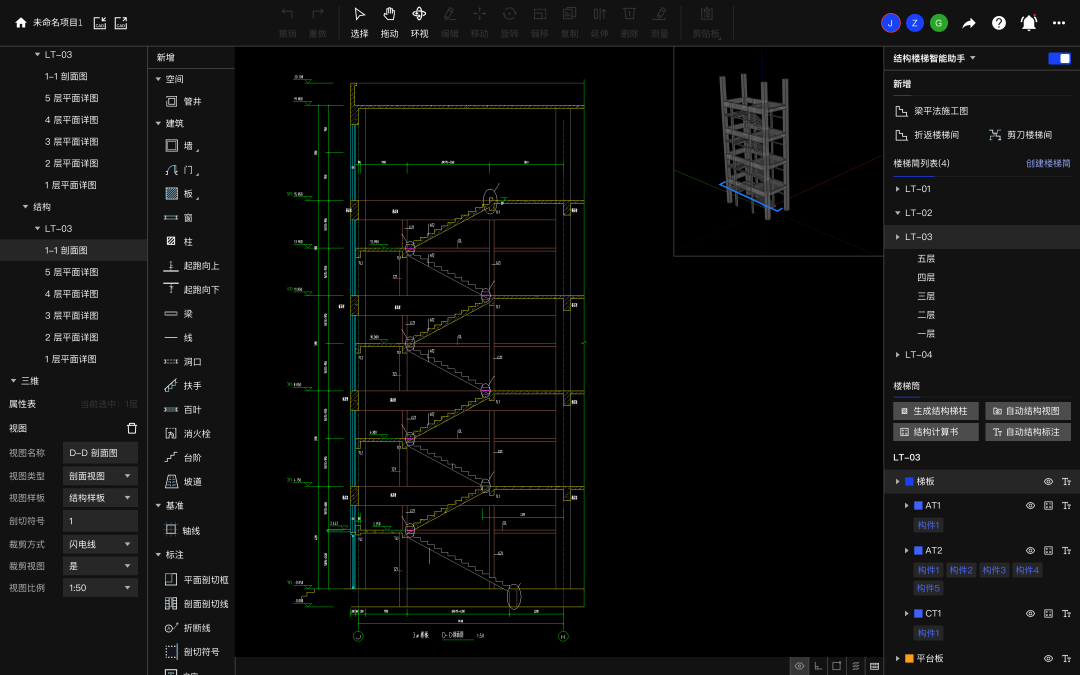

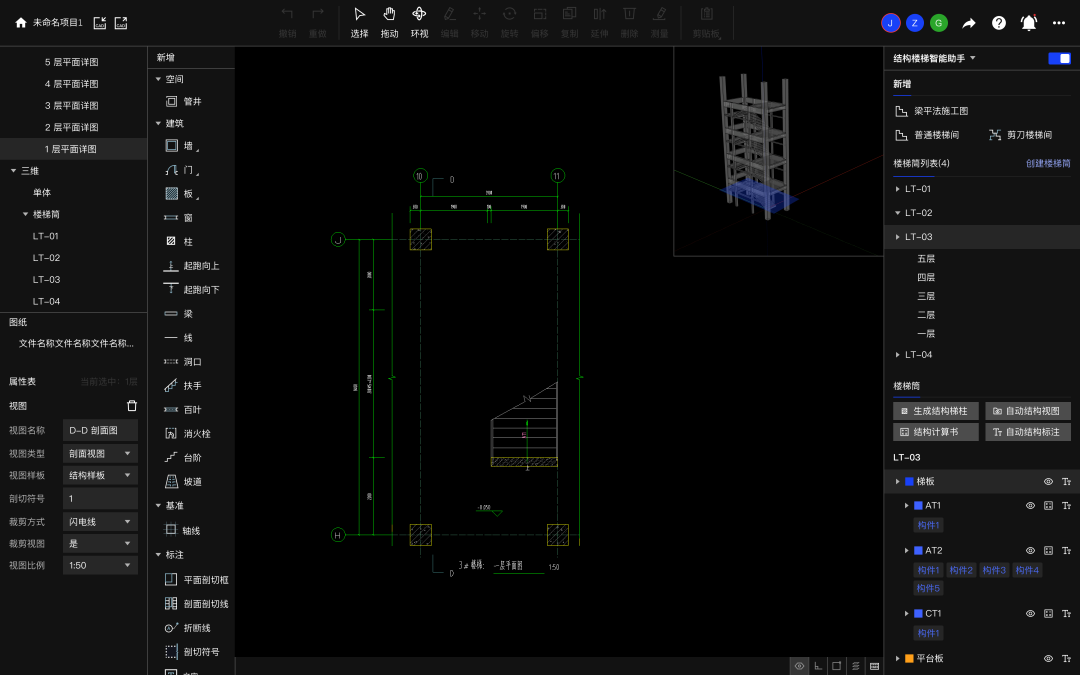

在生成结构专业图纸前,需要创建结构视图。结构楼梯智能助手可便捷地生成带有尺寸标注的结构视图,让结构设计师更方便地编辑和调整结构构件。

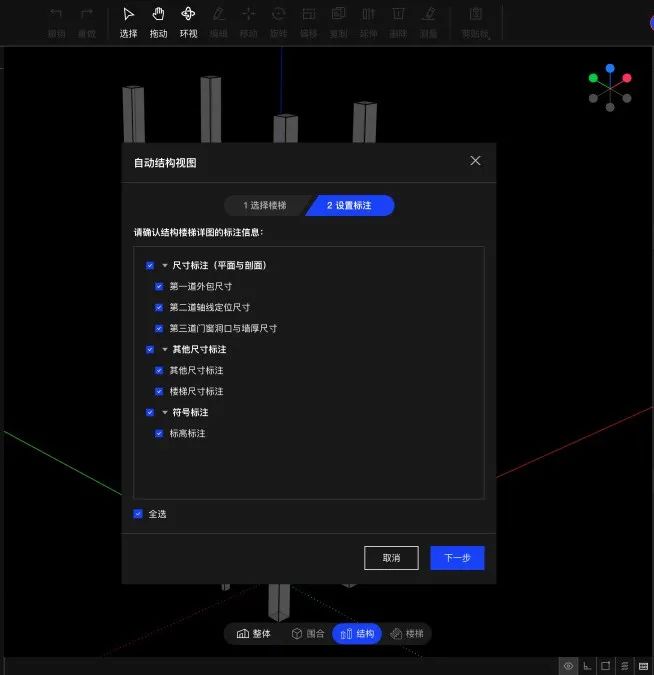

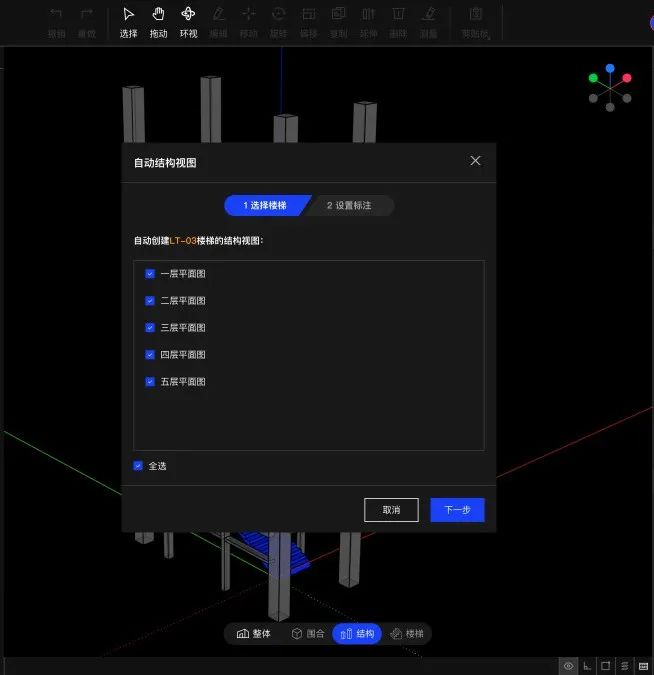

1.选择生成的视图范围和视图的基本标注范围
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-2a73deac6c8a82389818c13bd2297c65.gif)
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-96e0e9991c8ae043c9eb5703ad64236b.jpeg)
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-ccbd2bd077d98d422d41819450315ecb.jpeg)
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-df0c41683f9174305e4dbd2a53b539ec.gif)
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-a23c4cc55621c5d66269ca205de04c7b.png)
![](https://www.pinlandata.com/wp-content/uploads/2023/08/wxsync-2023-08-4b0c5bd4f8b28008cc128f61c164a362.gif)
更多功能,敬请期待后续更新:
